安圖自然資源地籍調查子系統

  日期: 2023-10-18   訪問:626次   作者:世紀安圖



一、概述


2013年十八屆三中全會(huì )通過的《中共中央關于全面深化改革若干重大問題的決定》提出“對水流、森林、山嶺、草原、荒地、灘涂等自然生態空間進行統一確權登記,形成歸屬清晰、權責明確、監管有效的自然資源資產產權制度”。2015年9月中共中央、國務院印發了《生態文明體制改革總體方案》,要求建立統一的確權登記系統,對水流、森林、山嶺、草原、荒地、灘涂等所有自然生態空間統一進行確權登記。

2019年7月為貫徹落實黨中央、國務院關于生態文明建設決策部署,建立和實施自然資源統一確權登記制度,推進自然資源確權登記法治化,推動建立歸屬清晰、權責明確、保護嚴格、流轉順暢、監管有效的自然資源資產產權制度,實現山、水、林、田、湖、草整體保護、系統修復、綜合治理。自然資源部、財政部、生態環境部、水利部、國家林業和草原局發布《自然資源統一確權登記暫行辦法》。根據《自然資源統一確權登記暫行辦法》規定,自然資源部制定并發布了《自然資源確權登記操作指南(試行)》指南中對于自然資源確權登記的工作組織、工作流程、登記材料的管理等做了明確規定。

安圖自然調查確權系統主要面向自然資源登記機構、自然資源管理部門、檔案管理機構,提供自然資源登記、地籍調查、業務管理、檔案管理等業務應用,面向社會(huì )公眾提供服務。同時提供服務支持數據上報和接入,為自然資源確權登記的職能履行提供全面支持。安圖自然資源調查確權系統由地籍調查子系統、數據管理子系統、登記業務子系統、登記信息查詢子系統、數據上報與接入子系統、檔案管理子系統組成,本篇主要介紹地籍調查子系統。



二、安圖自然資源地籍調查子系統


2.1 系統設計

安圖自然資源地籍調查子系統主要由工程管理、基礎數據導入、數據編輯、資源斑塊處理、界址處理、管制要素處理、屬性賦值、綜合制圖、報表統計、質量檢查等模塊組成。


2.2 自然狀況調查

自然狀況圖形數據以劃分的登記單元范圍為界線,從三調地類圖斑數據集中提取,不同的資源圖層需要根據業務規則配置提取規則。自然狀況資源屬性賦值需要以自然資源專項調查數據為基礎按照賦值規則去計算,賦值規則主要包括4類:屬性值域取并集按重要性或面積多少排序填寫、屬性值域取并集羅列填寫、屬性值域按面積占比羅列填寫、屬性值域按面積占比匯總計算填寫。


自然狀況信息表賦值以三調地類編碼中的每一個二級類為匯總填寫單元,一行填寫一類,專業屬性信息填寫以賦值規則為標準執行。

2.3 界址調查

以登記單元數據集為標準生成界址點,生成界址點操作會(huì )把登記單元圖形數據的每一個節點都處理為界址點。用戶根據外業調查信息等材料編輯界址點數據集,刪除非界址點數據,處理完成后對界址點數據集重新編號。生成界址點、界址線數據集后,需要通過界址屬性處理工具完成界址點點位說明、界址線走向說明等字段賦值。

程序自動判斷生成界址點、界址線說明:


2.4 屬性數據調查

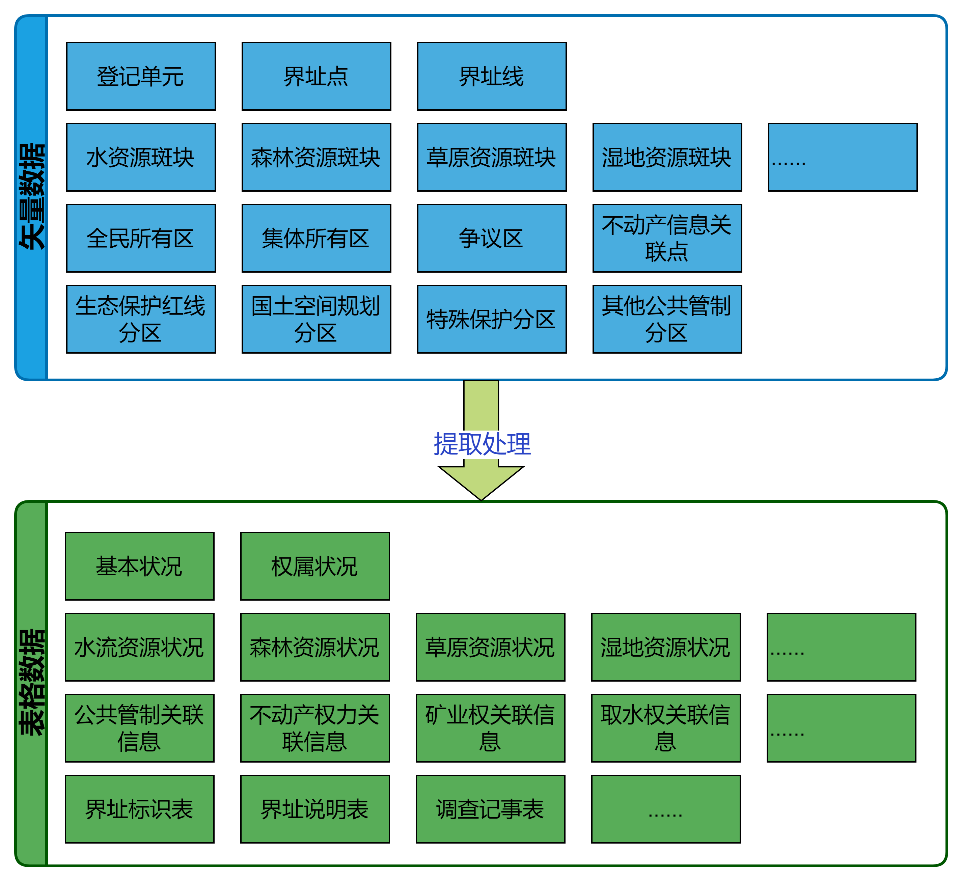

完成矢量數據處理后,系統支持自動化提取、處理得到表格數據。


2.5 報表統計

系統支持標準化報表生成,以報表數值的方式直觀地展示資源的分類情況,增強數據在解決實際業務問題中的能力。


2.6 質量檢查

系統提供質量檢查工具,用于過程數據的質量控制,同時也用于成果數據的質量檢查與評價。系統采用自動檢查和人機交互檢查相結合的方式對數據進行檢查。通過配置質檢規則,滿足標準化、可擴展的質檢需求。


質量檢查由數據質檢模塊和結果查看模塊組成。系統提供自動檢查功能,能夠根據檢查規則,使用自動檢查功能,對提交的自然資源地籍調查成果進行自動檢查。


系統提供結果查看功能,對數據成果進行檢查后,可通過結果查看功能展示檢查結果。支持錯誤位置定位,按照錯誤描述分析錯誤原因,快速協助業務人員修改錯誤。


2.7 綜合制圖

系統制圖模塊支持自然資源地籍圖、自然資源登記單元圖、登記單元內自然資源現狀圖等等圖件生成,支持導出為jpg、png、pdf等多種樣式,支持用戶自定義出圖模板。


2.8 輸出成果包

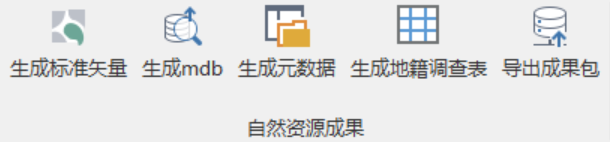

數據處理完成后,通過生成標準矢量、mdb、元數據、地籍調查表等功能,生成成果文件,通過導出成果包功能輸出標準化、滿足匯交要求的成果包。


自然資源地籍調查成果包:


自然資源地籍調查表:


三、應用


安圖自然資源地籍調查子系統已經成功應用于公司實施的多個自然資源確權登記項目,軟件采用Supermap iDesktopX全國產化二三維一體化平臺開發。完成自然資源單元地籍調查工作底圖制作、登記單元劃分、地籍調查表填報、調查成果管理、成果建庫質檢等功能。實現對自然資源地籍調查管理工作的信息化支撐,形成滿足自然資源確權登記需要的調查成果,支撐自然資源確權登記工作運行及相關管理工作的開展。




供稿:研發中心 趙北戰、劉克鋒

編輯譚琳

初審:陳東
審簽:祝欣欣
